天秤・周辺機器
自動車用、自転車用、ドローンをはじめとした航空機用などをはじめ、各種天秤の製作を承ります。また、風洞に必須の周辺機器まで幅広く対応いたします。

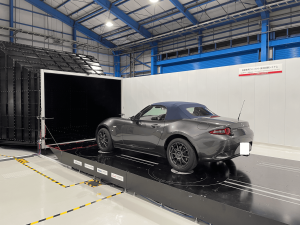

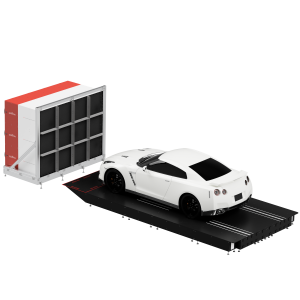

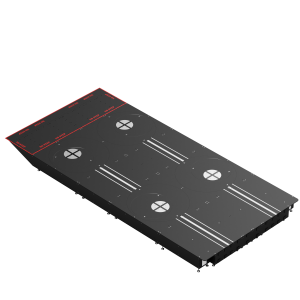

自動車用天秤：SLIM BALANCE
厚さわずか30cmの省スペースで、高い精度（±0.05% Reading）を両立したの自動車用風洞天秤です。全体がモジュラー式になっており、フォークリフトが入れない場所でもハンドリフターのみで施工可能です。大手自動車メーカーの風洞天秤を数多く手掛ける計測器メーカー 大和製衡株式会社様、技術開発型商社の株式会社ニシヤマ様との共同開発にて実現しました。
装置のご購入の他、受託試験でもご利用可能です。
カタログはこちら。
測定台性能諸元
| 外観寸法 | 幅2980mm×長さ6277mm×高さ400mm |
| 調整可能範囲※1 | ホイールベース調整幅 1800mm~3210mm |
| トレッドベース調整幅 1200mm~1780mm | |
| 重量 | 約4700kg |
| 供試体重量 | 2500kg以下（1輪あたり625kg以下） |
| ロードセル出力※2 | 垂直力(LF) 計測容量±1000N 計測精度±0.25N (±500N以下)・±0.05% Reading (±500N以上) |
| 抗力(DF) 計測容量 0~1000N 計測精度±0.125N (±250N以下)・±0.05% Reading (±250N以上) | |
| 横力(SF) 計測容量±2000N 計測精度±0.25N(±500N以下)・±0.05% Reading (±500N以上) |

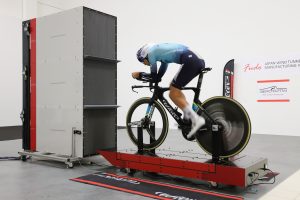

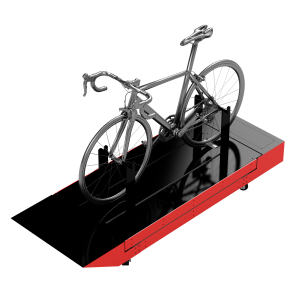

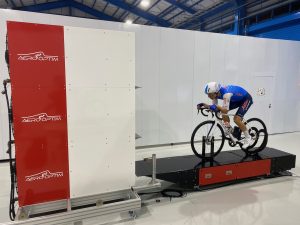

自転車用天秤
競技用自転車用の風洞天秤です。Aero Optimシリーズとの組み合わせを前提に設計されており、可搬・スリムボディで運用性が高いのが特徴です。クイックリリースだけでなく、一般的に流通しているスルーアクスルも全種対応しております。
カタログはこちら。
測定台性能諸元
| 型式名称 | 自転車用測定台 2020J |
| 測定・表示内容 | 風速・抗力値 |
| 寸法 | W 706 × H 270（治具を外した状態） × L 1962 [mm] |
| 最大許容荷重 | 120kg（自転車＋搭乗者） |
| 測定分解能 | 0.1g（センサー分解能）※1/0.1N（最小表示値） |
| 重量 | 150 kg |
| ホイールサイズ | 700C用（標準） |
| ホイールベース | 最大1080mmまで可変 |
| 対応軸 | クイックリリース・スルーアクスル各種 |
| 漕ぎながらの測定 | 可（後輪にフリーローラー） |

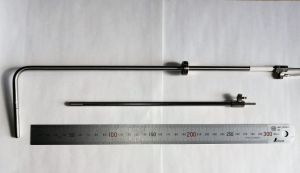

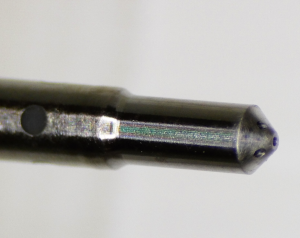

各種ピトー管（直管・JIS型・5孔ピトー管など）
直管型・JIS型・5孔ピトー管など、各種ピトー管の製造・校正承っております。

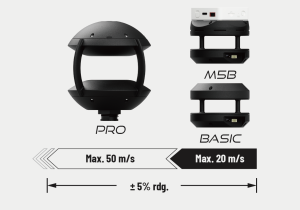

超音波風速計（ULSA PRO）
本製品は昨年10月より開始した株式会社日本風洞製作所とSTRATOVISION – ストラトビジョンによる共同開発の成果となります。

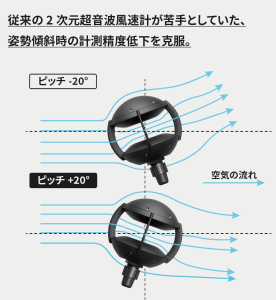

ULSA PROは、2022年12月に発売された超小型・軽量の超音波風速計ULSA BASIC / M5Bシリーズの上位モデルとして位置づけられ、計測最大風速の拡大（50m/s）、防水性能の付与(IPX6)、さらには従来の超音波風速計が苦手としていた、姿勢傾斜時または斜め方向（±20°以下）からの風の流入に対して高い計測精度を保持する性能を有しています。
共同開発では、日本風洞製作所が風速計の空力解析や50m/s 高速風洞の新規設計製造および試験支援を行い、STRATOVISIONが超音波風速計の電気・ソフトウェア設計（高速風に対応した新計測アルゴリズム）を担当しました。
カタログはこちら。
境界層厚計
オーダーメイドで各種境界層圧計なども製作いたします。
