製品案内
カタログ風洞
量産化により、一般的な風洞よりも低コストでご提案いたします。お求めの風速・吹出口サイズ・気流の質に応じて、整流部やノズルはオーダーメイドでご対応いたします。

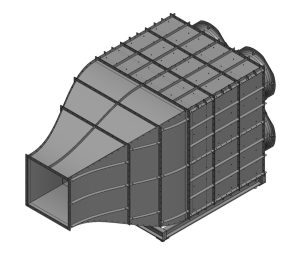

CWTシリーズ：モジュラー型マルチファン風洞
CWTシリーズは同じユニットを組み合わせることで小さい測定部から大きな測定部まで実現できる「モジュラー式風洞」です。メリットとして、量産効果によるコスト削減や、導入後に拡張したい場合、導入後に設置場所を変えたい場合の可搬性などがあります。航空（ドローン含む）・自動車・自転車・建築物など幅広くお使いいただけます。
（※）ノズルだけがお客様ごとのカスタマイズとなります。出口面積および出口寸法はお客様のご指定に応じてカスタマイズできます。
カタログはこちら。
| 型式 | CWT-600
（1ユニット） |
CWT-1200
（4ユニット） |
CWT-1800
（9ユニット） |
| 風速 | 1 ~ 20 m/s | 1 ~ 20 m/s | 1 ~ 20 m/s |
| 装置寸法 | L3.5 × W1.0 × H1.9 m（一例） | L3.7 × W1.7 × H1.9 m（一例） | L3.7 × W2.8 × H1.9 m（一例） |
| 風速分布 | ±2.3％以下 | ±2.3％以下 | ±2.3％以下 |
| 乱れ度 | 1.03％以下 | 1.03％以下 | 1.03％以下 |
| 出口面積（※） | 0.25 ㎡（※） | 1.00 ㎡（※） | 2.25 ㎡（※） |
| 入力電源 | 三相 200V | 三相 200V | 三相 200V |
| 参考価格 | 750万円～ | 2400万円～ | 3500万円～ |

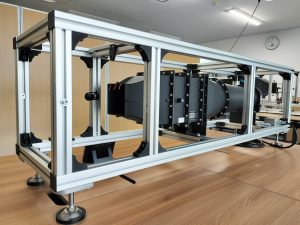

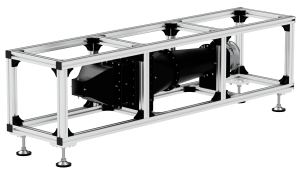

・SWTシリーズ：小型卓上風洞
SWT-80
風速計の校正や、小規模な風洞実験向け。作業台などの卓上に置いて運用できるコンパクトな風洞です。電灯または動力コンセントから給電できます。
カタログはこちら。
| 型式 | SWT-80 | SWT-100 | SWT-120 | SWT-160 | SWT-200 | SWT-240 |
| 風速 | 17~32m/s | 7~23m/s | 5~16m/s | 17~32m/s | 7~23m/s | 5~16m/s |
| 装置寸法 | L1.7×W0.45 × H0.6m | L1.7×W0.45 × H0.6m | L1.7×W0.45 × H0.6m | L2.2 × W 0.65 × H 0.78 m | L2.2 × W 0.65 × H 0.78 m | L2.2 × W 0.65 × H 0.78 m |
| 風速分布 | ±1％以下 | ±2％以下 | ±1％以下 | ±2％以下 | ||
| 乱れ度 | 1％以下 | |||||
| 吹出口寸法 | 80mm角 | 100mm角 | 120mm角 | 160mm角 | 200mm角 | 240mm角 |
| 入力電源 | AC100V 単相 50/60Hz | AC200V 3相 50/60Hz | ||||
| 参考価格 | 350万円～ | 550万円～ | ||||

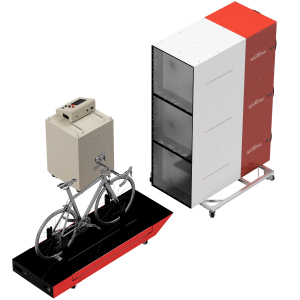

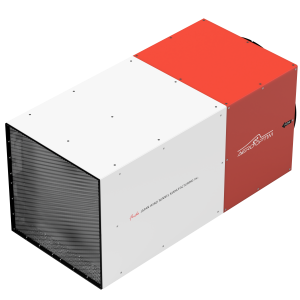

・Aero Optimシリーズ：短距離整流型送風装置
弊社の短距離整流技術を応用したコンパクト風洞装置です。弊社ラインナップでは一番コンパクト・かつ大面積の風洞試験装置になります。

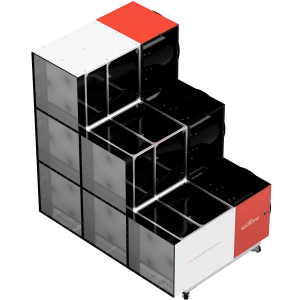

Aero Optimシリーズは同じユニットを組み合わせることで小さい測定部から大きな測定部まで実現できる「モジュラー式風洞」です。メリットとして、量産効果によるコスト削減や、導入後に拡張したい場合、導入後に設置場所を変えたい場合の可搬性などがあります。航空（ドローン含む）・自動車・自転車・建築物など幅広くお使いいただけます。
（※）Aero OptimシリーズはCWTシリーズと違ってノズルを持たない風洞です。ファンの特性上ノズルによる増速はできません。
カタログはこちら。
| 風速 | 15m/s以下 |
| 装置寸法 | L 1.4m x W 0.7m x H 0.7m |
| 吹き出し面積 | W 630 x H 630 [mm] |
| 風速分布 | ±8％以下 |
| 入力電源 | AC200V 3相 50/60Hz |
| 参考価格 | 700万円～ |
